ボッシュには電動ジグソーのためのガイドが販売されています。 BOSCH(ボッシュ) ジグソーガイド PLS300という商品です。 価格は実勢価格で7,300~8,000円位です。 ボッシュは世界で最初にジグソーを開発、販売したメーカーですので、電動ジグソーをより便利に活用出来るように考えてくれています。 さっそく、購入して試すことにしました。 写真のように、かなり大きめの箱に入っていました。
本体はプラスチック製で、ジグソーを滑らすガイドレールだけが、アルミの金属製になっています。 このジグソーガイド-PLS300は、カタログの説明を見ても分かるように、本来はフローリングの貼り替えなどの、日曜大工に使用することを前提に作られているようです。 その目的なら、十分正確に切れますよ、という製品と思います。
パーツを組みかえることで、何種類かの切り方が出来ます。
ジグソーのベース部分を、挟み込んで滑らせるガイド部分だけは、金属製でしっかりしています。 裏面にはゴムシートが貼ってあり、加工する木材が動かないようになっています。
ガイドレールを持ち上げた状態です。 ここに加工する木材を挟みます。 挟んだ板を、直角や45度に切ることが出来るようになっています。
木材を挟み、角度を決めたら赤いダイヤルを締めつけて、ガイドレールを動かないように固定します。 ガイドレール以外はプラスチックですので、がっしりと固定出来るわけではありません。
写真のように、ジグソーをアルミのガイドレールに乗せ、滑らせて板を切っていきます。

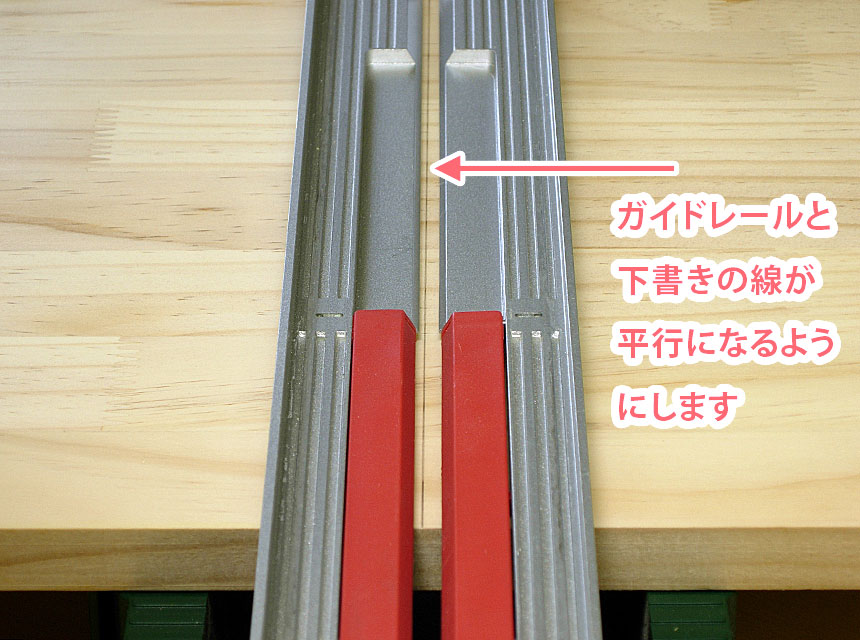

ボッシュのジグソーガイドには、角度計も付いていますが、この角度計で角度を合わせても直角にはなりません。 加工する板に正確な下書きをして、ガイドレールのスリットで、その線に合わせて角度を固定します。 高価なスライド丸ノコでも微調整は必要ですので、本体がプラスチックのジグソーガイドでは調整するのは当然です。

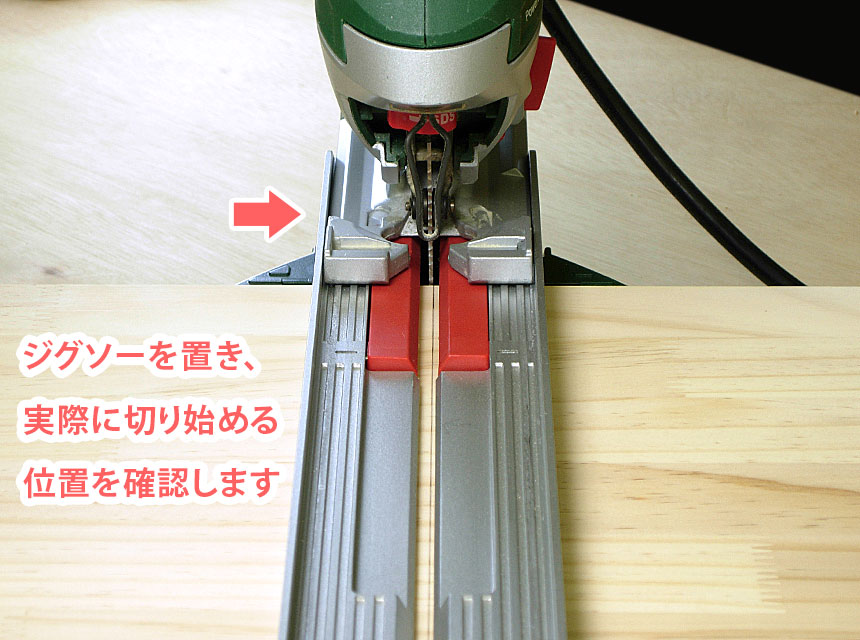

ジグソーをガイドレールに置き、実際に切れる位置を確認ます。
商品説明では幅315mm、厚さ25mmまで切断可能となっていますので、幅300mmのパイン集成材を切ってみます。 使用するブレードはPST 1000PELに付属している、T-234Xを使用します。
スライドレールとジグソーのベースの幅は少し余裕(遊び)がありますので、そのままジグソーを進めると切断線が曲がります。 ジグソーのベースの幅は67mmで、ガイドレールの幅は67,6mmです。 o,6mmの余裕があります。 そのまま切り進めるのではなく、スライドレールの左側のフェンスに押し付けながら、前に切り進めるといいです。 DIY仕様ですので、スムーズにスライドするように少し遊びがあるのだと思います。 また、切る板を左手でしっかりと押さえないと、ジグソーの振動で板が動きます。 使い方を少し、工夫すればいいのです。

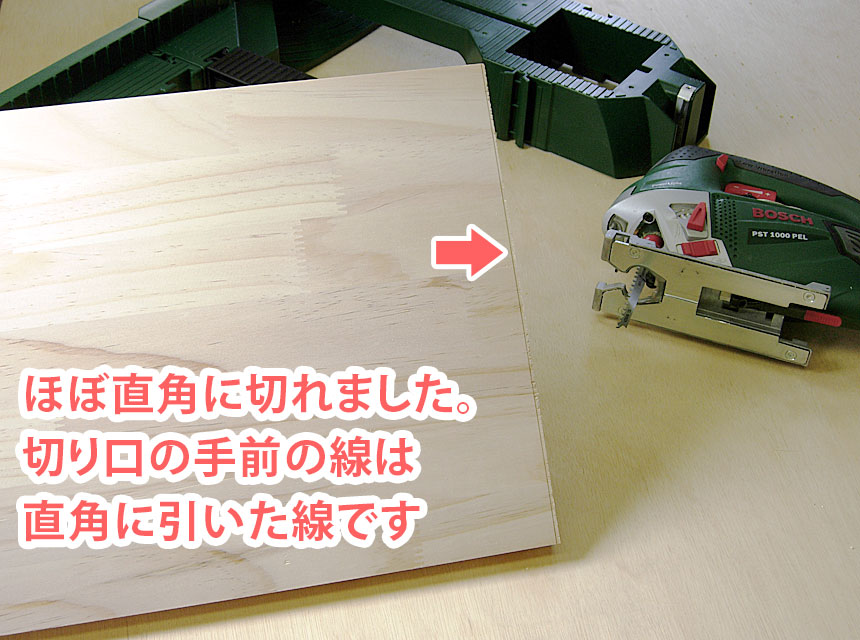

写真のように、ほぼ直角に切ることが出来ます。 スライド丸ノコで切るような、切り口ではありませんが、ジグソーでの加工ですので十分な性能と思います。

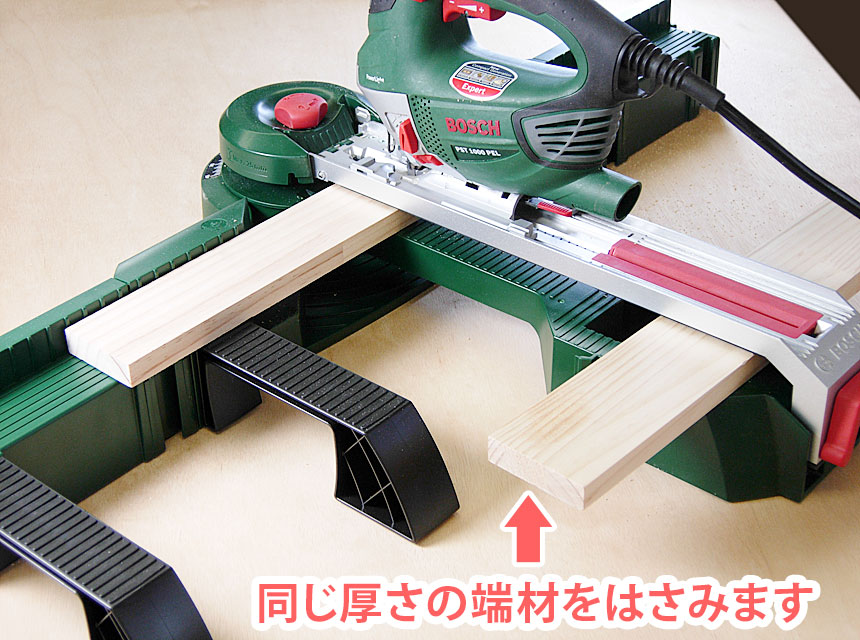

幅のせまい材料を切るときには、写真のように同じ厚さの端材をはさみます。 スライドレールが、がたつかないようにするためです。

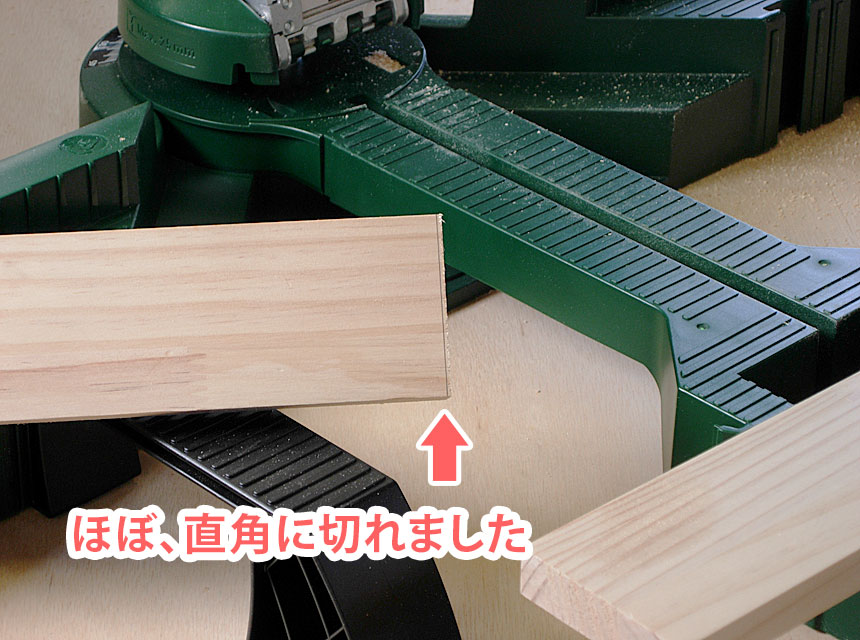

簡単に直角に切ることが出来ます。
抽斗(ひきだし)を作る時などに、何本も同じ長さに切る必要がある場合、写真のように端材をクランプでとめて、ストッパーにするといいです。
